 Teema pealkiri: Rannakatamaraan, omavalmistatud. Jõerott
PostitusPostitatud: Esmaspäev, 31 Aug 2009 20:52
Eemal

Liitunud: Esmaspäev, 08 Sept 2008 09:01
Postitusi: 148
Asukoht: Tartu/Pattaya
Tervist. Tundub, et katamaraanindus võtab enam ja enam tuure ja kütab kirgi. Tuli minulgi mõte üks säherdune kokku klopsida. Sai valitud tasuta joonistega, 70ndatel Mechanix Illustrated'is ilmunud Hobby Kat, mis nagu nimigi ütleb on tublisti inspiratsiooni saanud oma nõolt Hobie Cat'ilt. Siin ka pilt tollest ajast

Pilt

Joonised saadaval näiteks
http://www.svensons.com/boat/?p=SailBoats/Hobby_Kat

Konstruktsioonilt vineerist keredega, puidust talade, masti ja poomiga. Originaalis 14 jalane, kuid kuna enim sõidetakse 16 jalastega, pikendasin minagi selle 16 jalaseks. Ehitus on niisiis juba alanud, mõndagi on juba tehtudki...

Selle projekti valisin sellepärast, et üks väheseid tasuta jooniseid, kuid valmistamiste kohta igasugune informatsioon puudub. Plaanin siis ise miskit üles riputada ehituse kohta, hiljem loodetavsti ka sõiduomaduste kohta, ja mis eriti tarvilik teistele potentsiaalsetele ehitajatele - kas tasub või ei tasu seda projekti valida.

Kui teema leiab vastukaja, hakkan ka oma ehitusest pilte ja lisama ja targematelt nõu küsima.


Üles
 Profiil

 Teema pealkiri:
PostitusPostitatud: Teisipäev, 01 Sept 2009 07:36
Eemal

Liitunud: Laupäev, 12 Apr 2008 11:26
Postitusi: 66
Asukoht: Tallinn
Edu paadiehitusel, kõik rannakatamaraanid on igati teretulnud meie vetele.
Kuna pildil on paat, mis peaaegu koopia Hobie Cat 14, siis olen kindel, et
Kat. ka kenasti liikuma hakkab.
Kindlasti oleks huvitav jälgida ehituse kulgu ning heameelega olen nõus ka
rannacat-ide kohta infot jagama.

_________________
Eesti Katamaraanide Liit
www.estcat.ee


Üles
 Profiil

 Teema pealkiri: Re: Rannakatamaraan, omavalmistatud. Jõerott
PostitusPostitatud: Teisipäev, 01 Sept 2009 07:38
Eemal

Liitunud: Teisipäev, 01 Juun 2004 23:31
Postitusi: 595
**


Viimati muutis kontiki, Kolmapäev, 31 Mär 2010 03:11, muudetud 1 kord kokku.

Üles
 Profiil

 Teema pealkiri:
PostitusPostitatud: Pühapäev, 06 Sept 2009 19:30
Eemal

Liitunud: Esmaspäev, 08 Sept 2008 09:01
Postitusi: 148
Asukoht: Tartu/Pattaya
Pisut siis ehituse käigust.
Joonistel oli hirmus suur alus kerede montaaziks, ei pidanud seda vajalikuks ja tegin nii lihtsa konstruktsiooni kui võimalik.Garaazipõranda lugesi sirgeks ja loodis olevaks :)

Pilt

ehk siis üks pikilaud ja selle alla kruvitud ristilauad iga kaare-raami kohale.

Edasi juba kaarte ja ahtripeegli kinnitamine ja nende külge kiil ja stringerid

Pilt

Pilt
Teisel pildil juba valmisolek plangutuseks. Peale külgede plangutust jalad ülespidi ja pardalaudada kinnitamine

Pilt

Pilt
Kuna selleks mingeid juhiseid ei olnud, kinnitasin kõigepealt raamide juurest ja ülejäänud osa võttis ise sobiliku painde...

Selleks, et orienteeruda jalgade/tollide rägastikus, trükkisin excelis tehtud mm - tollide tabeli, mis oli eriti vajalik kaarte jms väljalõikamisel.

Tööriistadest on kasutada drellid, tikksaag, ümmarguse tallaga lihvija, lisaks mitte hädavajalikud nurgasaag ja käsifrees.

Plaaniks on niipalju kui võimalik ise valmistada.


Saaga jätkub...


Viimati muutis jõerott, Pühapäev, 29 Nov 2015 06:06, muudetud 3 korda kokku.

Üles
 Profiil

 Teema pealkiri:
PostitusPostitatud: Esmaspäev, 07 Sept 2009 07:32
Eemal

Liitunud: Esmaspäev, 04 Juun 2007 09:27
Postitusi: 928
Asukoht: Tallinn ja Raplamaa
Tundub, et see edeneb hästi. Sellise tempoga saab veel sel sügisel äragi proovida.

_________________
+372 52 71 081
Marumeri OÜ
klaasplastist ja vineerist paatide ehitus, remont.
www.marumeri-marumeri.blogspot.com


Üles
 Profiil

 Teema pealkiri:
PostitusPostitatud: Esmaspäev, 07 Sept 2009 08:54
Eemal

Liitunud: Teisipäev, 01 Juun 2004 23:31
Postitusi: 595
**


Viimati muutis kontiki, Kolmapäev, 31 Mär 2010 03:11, muudetud 1 kord kokku.

Üles
 Profiil

 Teema pealkiri:
PostitusPostitatud: Teisipäev, 08 Sept 2009 10:26
Eemal

Liitunud: Esmaspäev, 04 Juun 2007 09:27
Postitusi: 928
Asukoht: Tallinn ja Raplamaa
Et meie inimene nende tollide ja kaheteistkümnendikega toime tuleks, oleks abiks mõõdulint, millel ühes servas tollid ja teises millimeetrid. Mul kunagi oli selline, aga kust praegu uue saaks, kahjuks ei oska öelda. Hästivarustatud tööriistapoest ehk, ainult millisest?

_________________
+372 52 71 081
Marumeri OÜ
klaasplastist ja vineerist paatide ehitus, remont.
www.marumeri-marumeri.blogspot.com


Üles
 Profiil

 Teema pealkiri: Re: Rannakatamaraan, omavalmistatud. Jõerott
PostitusPostitatud: Teisipäev, 08 Sept 2009 10:49
Eemal

Liitunud: Esmaspäev, 08 Sept 2008 09:01
Postitusi: 148
Asukoht: Tartu/Pattaya
Toivo kirjutas:
Tundub, et see edeneb hästi. Sellise tempoga saab veel sel sügisel äragi proovida.


See mis praegu hästi edeneb on postitamine. Ehitus ise algas juuli viimasel nädalal. Sele aja sees küll ka nädal komandeeringut. Loodan postitamistega lähipäevadel ehituse kinni püüda...

kontiki kirjutas:
kas pärast plaanid tõmmata klaasriidega üle või katad ainult epovaiguga? ja kas jätad miskised kinnikorgitavad õhutusaugud ka?


Ikka klaasriidega üle. Ja "inspektsiooni avad" ka. Nagu joonistel ette nähtud.

kontiki kirjutas:
Mul on selle sama kataka "kommertsversioon" Hobie 14, nii et kui tahad midagi vaadata uurida, võta ühendust.


Tänud pakkumast. Kuna tegelikult pikendasin projekti 16 jalani, siis pean pigem 16-stelt snitti võtma. Ehk siis plaan teha mast ca 8 meetrine, masti ja poomi olen plaaninud teha klaasriide ja vaiguga, soone purje jaoks elektrijuhtme torust, et oleks hea libe...

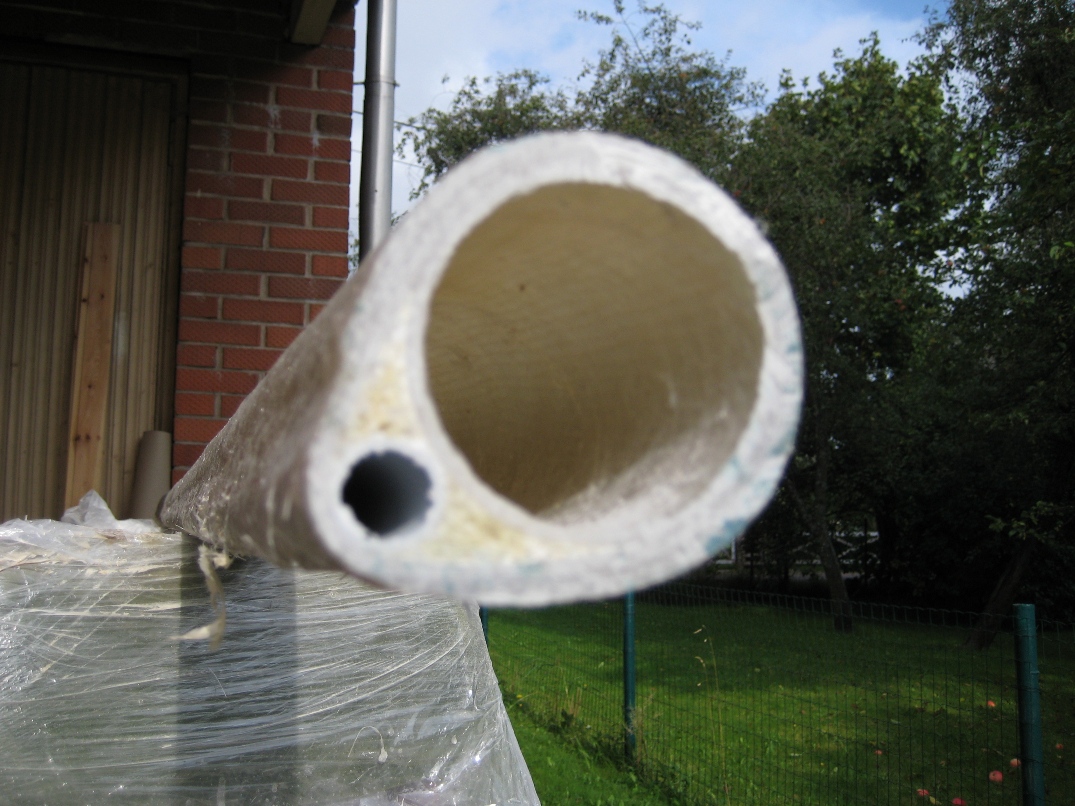

PiltEhk nagu juurelolevalt pildilt näha - proov juba tehtud poomi näol. Sai pisut raske - ilm oli soe ja liimi kulus rohkem. Kahe toru vahelise tühimiku täitsin ehitusvahuga, paraku on klaasplastid omavahel koos üsna kaugel, nii et 2 cm lõikel soon sisse saetuna andis tugevalt küljele tõmmates pisut järele. Võimalik, et tuleb uus poom teha. Samas olen täheldanud, et osadel mudelitel on puri kinnitatud vaid poomi otsast - ehk on selgi oma uba?

Poomi ja masti puhul on painavaimad küsimused kuidas lahendada masti (pöörduv) jalg ja poomi liigend (gooseneck). Ka rooliliigend...

Pisut siis ehituse jätkust ka

Pardalauad kinnitatud, vineer mahalõigatud, mõlemad koos horisontaalseks hööveldatud lihvitud - läheb teki paigalduseks. enne veel said kiil ja kaared seestpoolt vineeri külge lamineeritud.

Pilt

Siis juba kõik praod täitematerjali ehk pidutolmu ja vaigu seguga täidetud.

Samal ajal ka otsast talade kallale. Eesmise, kõvera tala jõoks sai tehtud matriits

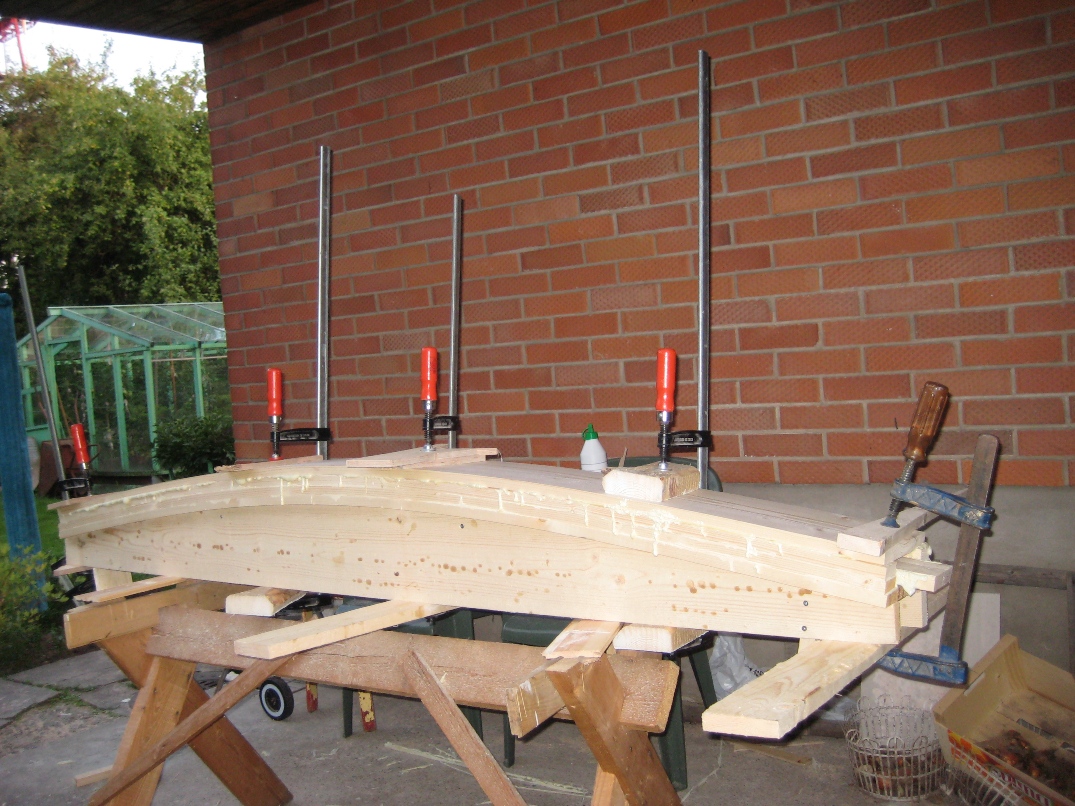

Piltja liistud/lauad ühekaupa külge liimitud. PU liimiga. Enne viimast lauda jälle lauajupi/liivapaberiga pinnad paralleelseks lihvitud... ja voila
